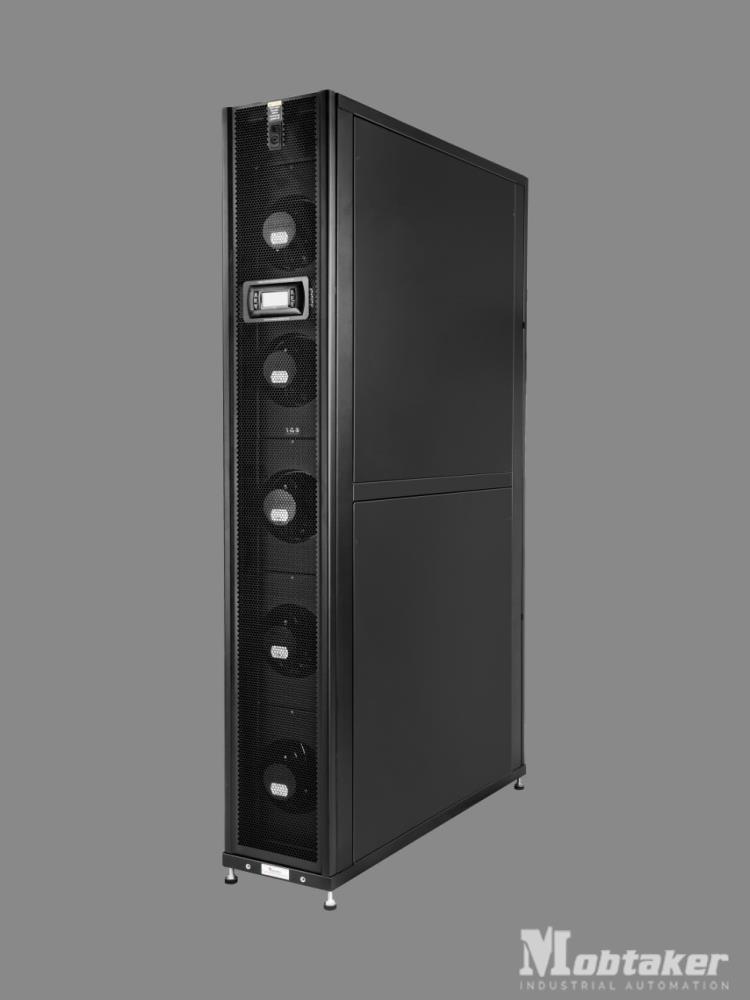

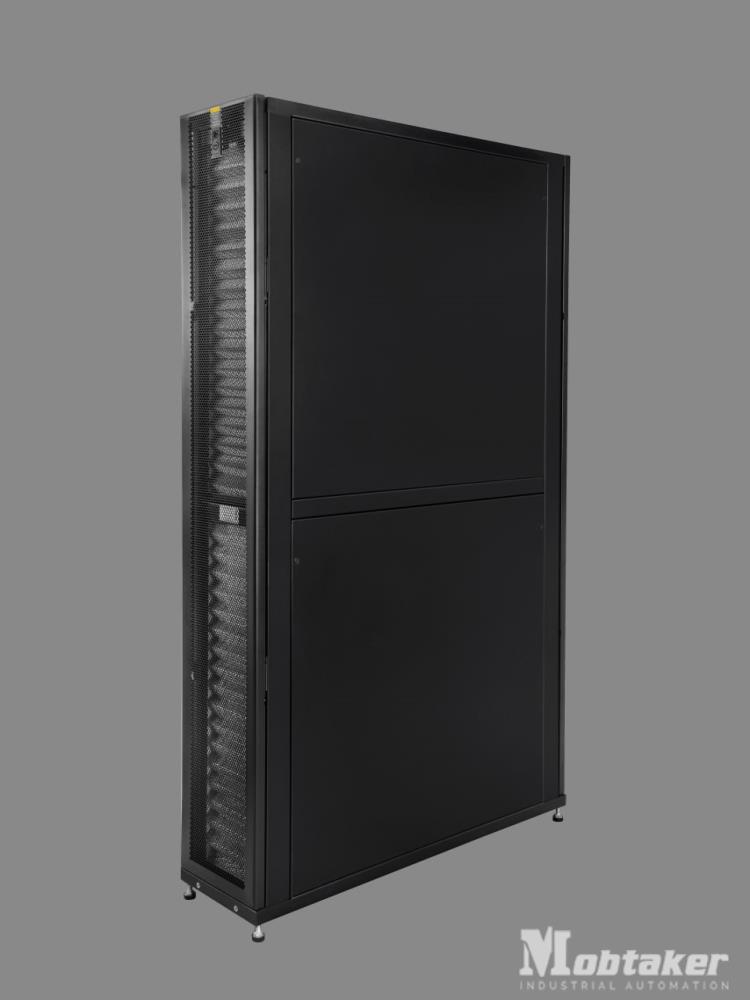

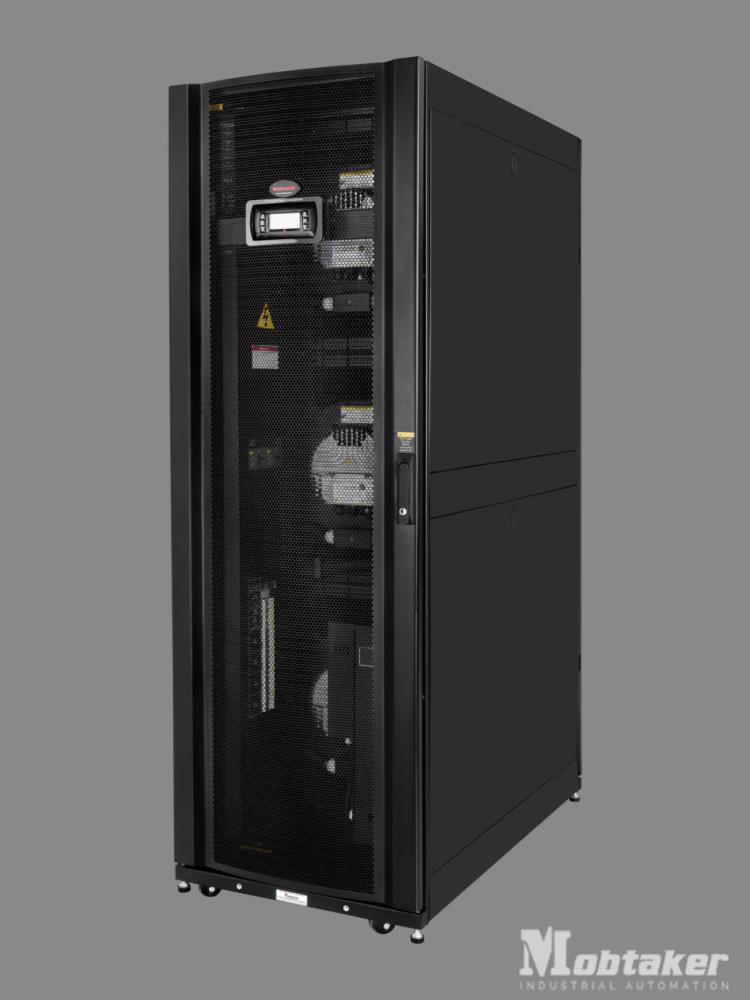

اﯾﻨﺮوﻫﺎی دﺳﺘﻪ MID ﺑﺎ ﯾﻮﻧﯿﺖ ﺧﺎرﺟﯽ ﮐﻨﺪاﻧﺴﻮر ﺑﺎ ﻧﺎم ﻣﺤﺼﻮل MCO ﻣﻨﻄﺒﻖ ﻣﯽﮔﺮدﻧﺪ. اﯾﻨﺮوﻫﺎی اﯾﻦ دﺳﺘﻪ در ﻋﺮضﻫﺎی اﺳﺘﺎﻧﺪارد 30 و 60ﺳﺎﻧﺘﯿﻤﺘﺮ و در ﻇﺮﻓﯿﺖﻫﺎی ﻣﺨﺘﻠﻒ اراﺋﻪ ﻣﯽﮔﺮدﻧﺪ. اﻟﻤﺎن ﮐﻤﭙﺮﺳﻮر ﻣﻮرد اﺳﺘﻔﺎده در اﯾﻦ ﻣﺤﺼﻮﻻت، ﻣﯽﺗﻮاﻧﻨﺪ در دو ﻧﻮع ﻣﺨﺘﻠﻒ ﻋﺮﺿﻪ ﺷﻮﻧﺪ. دﺳﺘﻪ اول ﮐﻤﭙﺮﺳﻮرﻫﺎی اﺳﮑﺮال دور ﺛﺎﺑﺖ ﺑﺎ ﮐﻨﺘﺮل از ﻧﻮع ON-OFF و دﺳﺘﻪ دوم ﮐﻤﭙﺮﺳﻮرﻫﺎی BLDC ﺑﺎ ﮐﻨﺘﺮل از ﻧﻮع دور ﻣﺘﻐﯿﺮ ﻣﯽﺑﺎﺷﻨﺪ. در واﻗﻊ ﮐﻤﭙﺮﺳﻮرﻫﺎی BLDC ﮐﻨﺘﺮل اﺿﺎﻓﻪای را ﺑﻪ ﻣﻨﻈﻮر اﻧﻄﺒﺎق دﻗﯿﻖ ﺑﺎر ﺳﺮﻣﺎﯾﺸﯽ ﺗﻮﻟﯿﺪی ﺳﯿﺴﺘﻢ ﺧﻨﮏﮐﻦ ﺑﺎ ﺑﺎر ﺗﺤﻤﯿﻠﯽ از ﺳﻤﺖ ﺗﺠﻬﯿﺰات دﯾﺘﺎﺳﻨﺘﺮ، ﺑﻪ ﺳﯿﺴﺘﻢ اﯾﻨﺮو اﻋﻤﺎل ﻣﯽ ﮐﻨﻨﺪ. اﯾﻦ ﻣﻮرد ﻣﻨﺠﺮ ﺑﻪ ﮐﺎﻫﺶ زﻣﺎن ﭘﺎﺳﺦ ﺟﻬﺖ اﻧﻄﺒﺎق دﻣﺎﯾﯽ ﻣﯽﮔﺮدد. از ﺳﻮﯾﯽ ﺷﯿﺮ اﻧﺒﺴﺎط اﻟﮑﺘﺮﯾﮑﯽ و ﻓﻦﻫﺎی دور ﻣﺘﻐﯿﺮ اﯾﻨﺮو و ﯾﻮﻧﯿﺖ ﺧﺎرﺟﯽ، ﺑﻪ ﺳﯿﺴﺘﻢ ﺟﻬﺖ اﯾﺠﺎد اﻧﻄﺒﺎق دﻣﺎﯾﯽ دﻗﯿﻖ ﮐﻤﮏ ﻣﯽﻧﻤﺎﯾﻨﺪ.
|
MID 60401
|
MID 30301
|
MID 30201
|
MID 30151
|
|
|
2000*600*1050
|
2000*300*1070
|
2000*300*1070
|
2000*300*1070
|
Size (L*W*H mm)
|
|
41
|
30
|
20
|
16.5
|
Maximum cooling capacity (kw)
|
|
14.1
|
8.9
|
6.2
|
6.1
|
Maximum power consumption (kw)
|
|
V-AC 380-400
|
V-AC 380-400
|
V-AC 380-400
|
V-AC 380-400
|
Voltage
|
|
2
|
5
|
5
|
4
|
Number of fans
|
|
Axial
|
Axial
|
Axial
|
Axial
|
Fan type
|
|
7500(4400)
|
3850(2265)
|
3850(2265)
|
2890(1700)
|
Maximum air flow m3/hr (CFM)
|
|
3
|
No
|
No
|
3
|
Humidifier capacity-optical (kg/hr)
|
|
R410A
|
R410A
|
R410A
|
R410A
|
Refrigerant
|
|
BLDC Rotary
|
BLDC Rotary
|
BLDC Rotary
|
on-off scroll
|
Compressor type
|
|
indoor unit
|
indoor unit
|
indoor unit
|
indoor unit
|
Compressor positian
|
|
electric
|
electric
|
electric
|
electric
|
Expansion valve type
|
|
2
|
2
|
2
|
2
|
Number of filters
|
|
580*445*50
|
910*230*25
|
910*230*25
|
910*230*25
|
Washable G2
|
Filter size (mm)
|
|
580*445*50
|
910*230*50
|
910*230*50
|
910*230*50
|
Pleated G4(optional)
|
|
82
|
72
|
71
|
75
|
Noise level in 1 meter distance (db)
|
|
369
|
201
|
198
|
183
|
Weight (kg)
|
ﻣﻬﻤﺘﺮﯾﻦ ﻣﺸﺨﺼﺎت اﯾﻨﺮوﻫﺎی دﺳﺘﻪ MID
- اﺳﺘﻔﺎده از ﺷﯿﺮ اﻧﺒﺴﺎط اﻟﮑﺘﺮﯾﮑﯽ
- ﻗﺎﺑﻠﯿﺖ ﺟﺪاﺳﺎزی ﺗﮏ ﺗﮏ ﻓﻦﻫﺎ از ﺳﯿﺴﺘﻢ ﺑﻪﺻﻮرت ﻣﺠﺰا ﺣﺘﯽ در ﺣﺎﻟﺖ ﮐﺎرﮐﺮد ﺳﯿﺴﺘﻢ
- ﺑﺎزده اﻧﺮژی ﺑﺎﻻ ﺑﺎ ﻓﻦﻫﺎی دور ﻣﺘﻐﯿﺮ
- ﮐﻨﺘﺮل آﺳﺎن ﺑﺮای ﮐﺎرﺑﺮ و ﺳﯿﺴﺘﻢ ﻣﺎﻧﯿﺘﻮرﯾﻨﮓ ﭘﯿﺸﺮﻓﺘﻪ
- ﻃﺮاﺣﯽ ﺣﺮﻓﻪای ﺳﺎﺧﺘﺎر ﺑﻪ ﺟﻬﺖ ﺗﻌﻤﯿﺮ و ﻧﮕﻬﺪاری آﺳﺎن
- ﮐﺎرﮐﺮدی اﯾﻤﻦ ﺑﻪ ﺳﺒﺐ وﺟﻮد ﺳﻨﺴﻮرﻫﺎی دﻣﺎ، ﻓﺸﺎر و رﻃﻮﺑﺖ و ﻧﺸﺘﯽ آب در ﺑﺨﺶﻫﺎی ﻣﺨﺘﻠﻒ ﺳﯿﺴﺘﻢ و اﺳﺘﻔﺎده از ﮐﻨﺘﺮﻟﺮ معتبر اروپایی
- اﻣﮑﺎن اﺗﺼﺎل ﻟﻮﻟﻪ ﮐﺸﯽ از ﺳﻘﻒ و ﮐﻒ دﺳﺘﮕﺎه
- ﻗﺎﺑﻠﯿﺖ اﺗﺼﺎل ﺑﻪ ﺷﺒﮑﻪ از ﻃﺮﯾﻖ ﭘﻮرتﻫﺎی Ethernet و RS485 و ﻧﯿﺰ اﻣﮑﺎن ﺷﺒﮑﻪ ﮐﺮدن (Rotation) ﭼﻨﺪﯾﻦ InRow ﺑﺎ ﯾﮑﺪﯾﮕﺮ ﺗﺎ ﺳﻘﻒ 16 ﻋﺪد
- اﺳﺘﻔﺎده از ﻗﻄﻌﺎت ﺑﺎ اﺳﺘﺎﻧﺪاردﻫﺎی ﺑﯿﻦ اﻟﻤﻠﻠﯽ و ﮐﯿﻔﯿﺖ ﺑﺴﯿﺎر ﺑﺎﻻ
- ﻣﻮدﻫﺎی ﮐﺎری ﻣﺨﺘﻠﻒ
- ﺗﻌﺒﯿﻪ ﺷﯿﺮﻫﺎی ﻗﻄﻊ و وﺻﻞ ﻣﻨﺎﺳﺐ و ﮐﺎﻓﯽ ﺟﻬﺖ ﺗﻌﻮﯾﺾ ﻓﯿﻠﺘﺮ دراﯾﺮ
- ﺗﻌﺒﯿﻪ ﺷﯿﺮﻫﺎی ﻗﻄﻊ و وﺻﻞ ﮐﺎﻓﯽ در ﻣﺪار ﺗﺒﺮﯾﺪ ﺟﻬﺖ ﺟﻤﻊ ﮐﺮدن ﮔﺎز ﻣﺒﺮد در داﺧﻞ ﮐﻨﺪاﻧﺴﻮر به منظور اجرای تعمیرات احتمالی
- طراحی ریلی تابلو برق در اینروهای عرض 30 جهت دسترسی آسان به تمام المان های الکتریکی سیستم از قسمت پشت InRow و تابلو از نوع لولاییدر اینروهای عرض 60 دسترسی از سمت درب جلو اینرو
مشخصات فنی و طراحی انواع کندانسور
InRowهای فوق جهت تکمیل مدار خنک کننده خود نیازمند اتصال به کندانسور متناسب مطابق جدول زیر می باشد
|
Rated InRow
|
Voltage*Power
v w
|
Fan size
|
Size(L*W*H)
(mm)
|
Weight
(kg)
|
Description
|
Model
|
|
MID 30151
|
220*1P-360
|
2*40
|
1310*850*720
|
91
|
15kW بغل زن
|
MCO 15000
|
|
220*1P -360
|
2*40
|
1310*850*720
|
95
|
15kW بالا زن
|
MCO 15001
|
|
MID 30201
|
380*3Ph-828
|
2*50
|
1630*1000*890
|
154
|
20kW بغل زن
|
MCO 20000
|
|
380*3Ph-828
|
2*50
|
1350*1000*890
|
158
|
20kW بالا زن
|
MCO 20001
|
|
MID 30301
|
380*3Ph-828
|
2*50
|
1640*1100*890
|
169
|
30kW بغل زن
|
MCO 30000
|
|
380*3Ph-828
|
2*50
|
1640*1100*890
|
176
|
30kW بالا زن
|
MCO 30001
|
|
MID 60401
|
380*3Ph-1656
|
4*50
|
1930*1200*1390
|
300
|
40kW بغل زن
|
MCO 40000
|
|
380*3Ph-1656
|
4*50
|
1930*1200*1390
|
312
|
40kW بالا زن
|
MCO 40001
|
